配置 EtherCAT 主站

进入组网配置​

从项目树中进入组网配置界面：

组网配置界面​

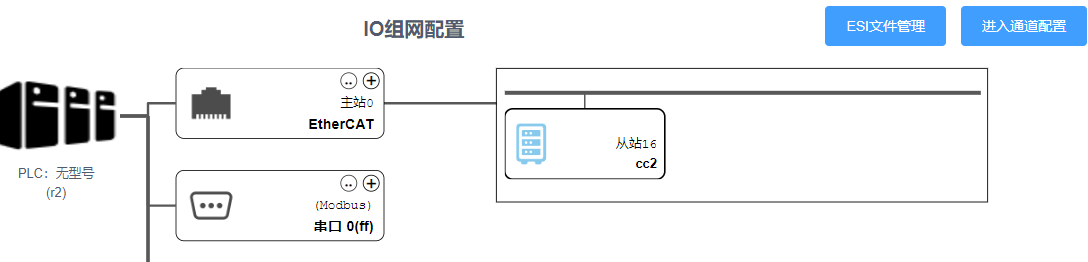

进入组网配置界面后，可以看到图形化展示的组网图，包含了目标设备所支持的 EtherCAT 的总站：

ethercat_master

进入主站配置​

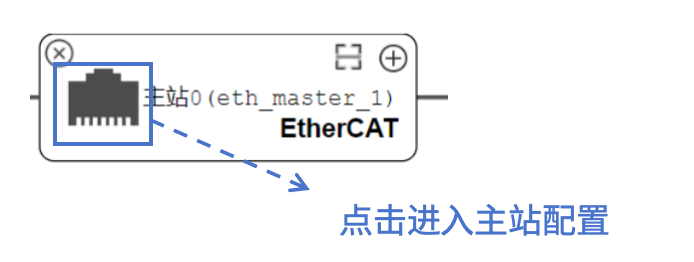

点击以下图标进入主站的配置：

配置主站​

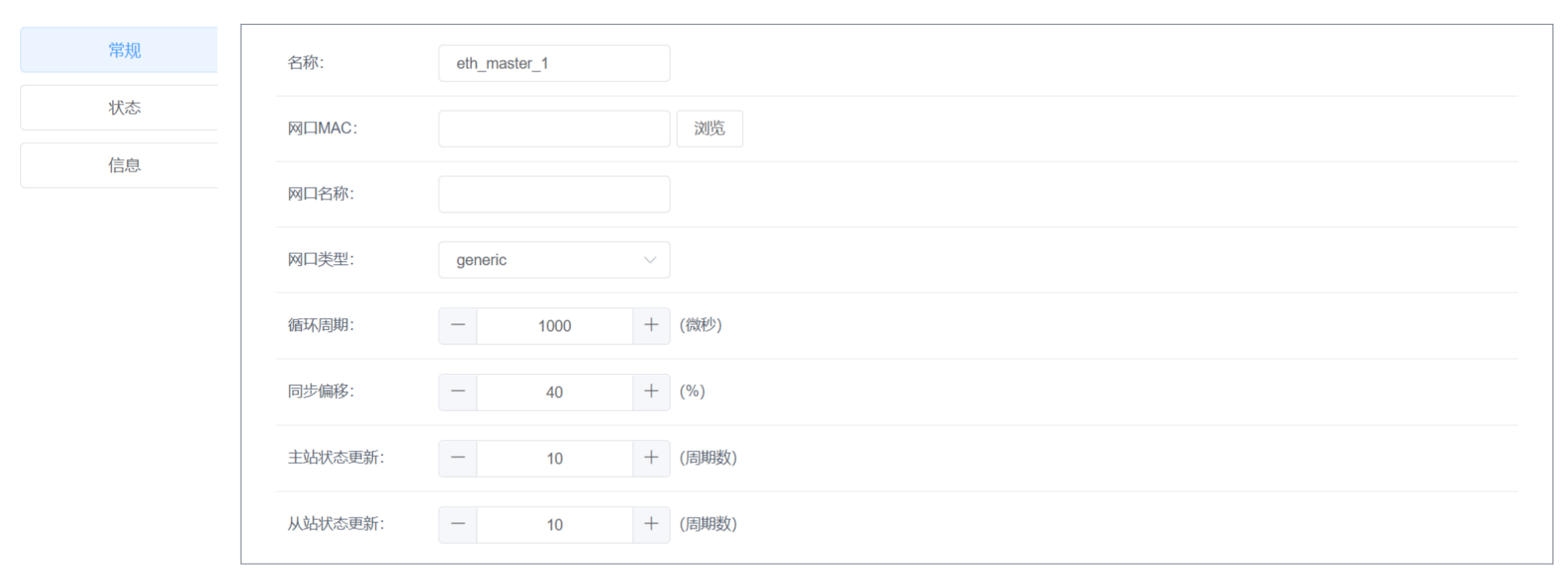

进入主站配置的对话框中，可以配置以下主站参数：

  • 网口 MAC 地址、名称、类型
  • 循环周期（以微秒为单位）
  • 同步偏移
  • 多少次主站周期更新一次主站和从站状态
img_global_vars
