使用 ST 语言开发用户库

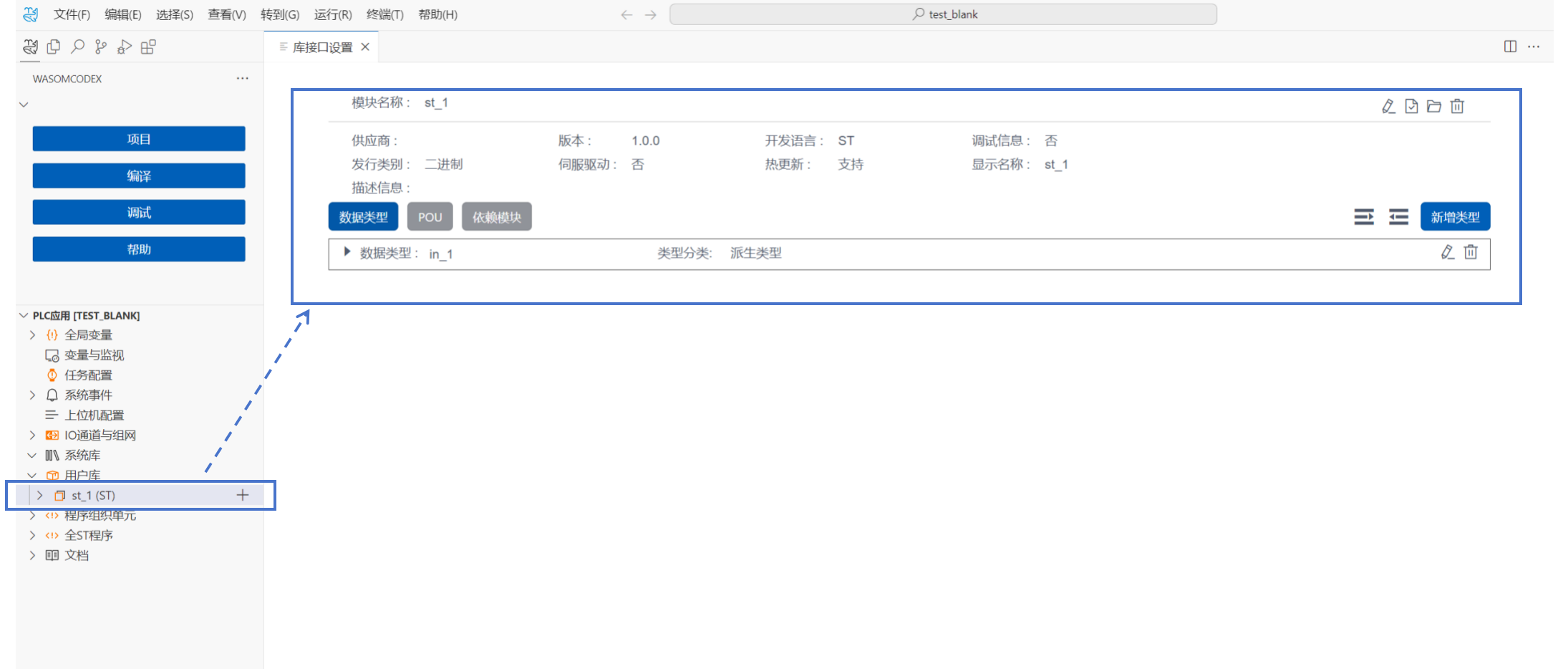

创建开发语言为 ST 的用户库，鼠标点击要设置的模块，进入“模块设置”界面。

添加 ST 文件

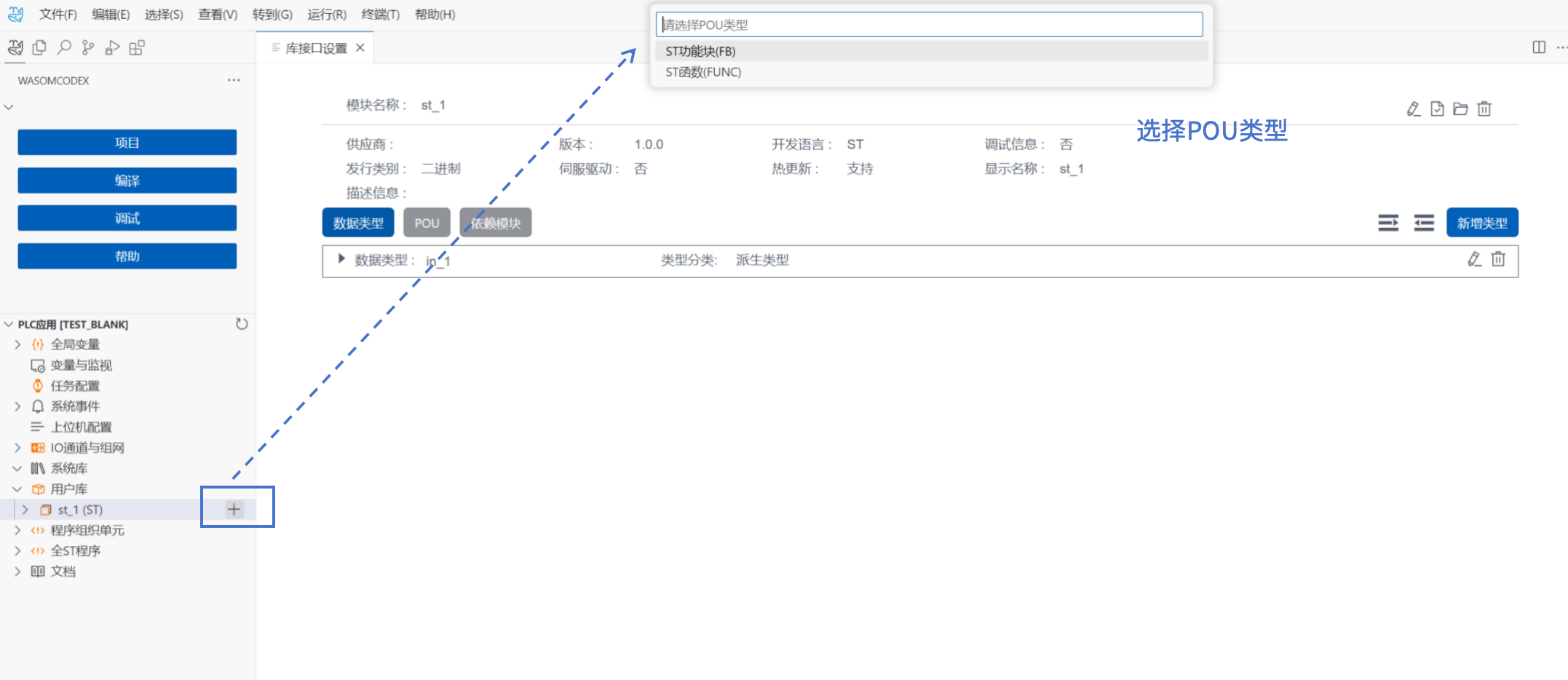

1. 点击创建的用户库节点上，显示新建按钮+，弹出 ST 程序文件类型（ST 功能块或ST 函数）,选择创建的 ST 文件类型:

2. 按回车键，输入文件名，创建 ST 文件：

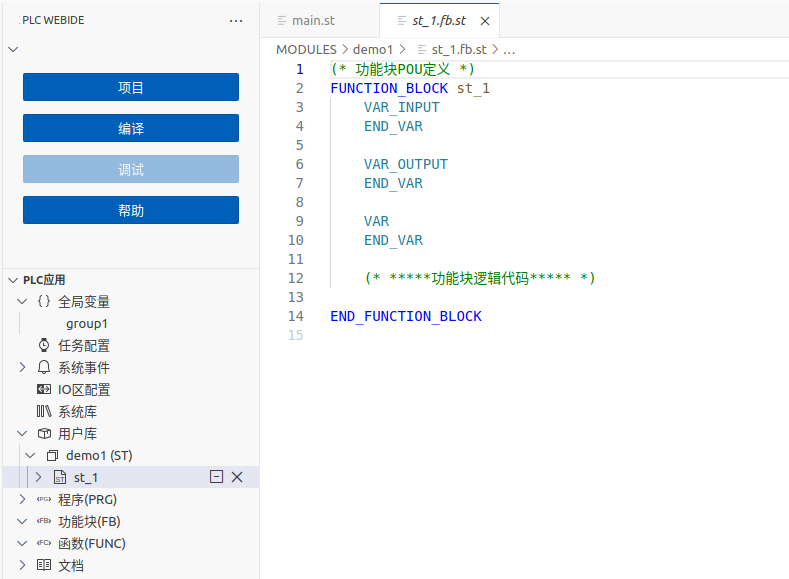

3. 按下回车键，ST 功能块(函数)文件创建成功,并打开 ST 文件编辑界面。

新建 POU 函数

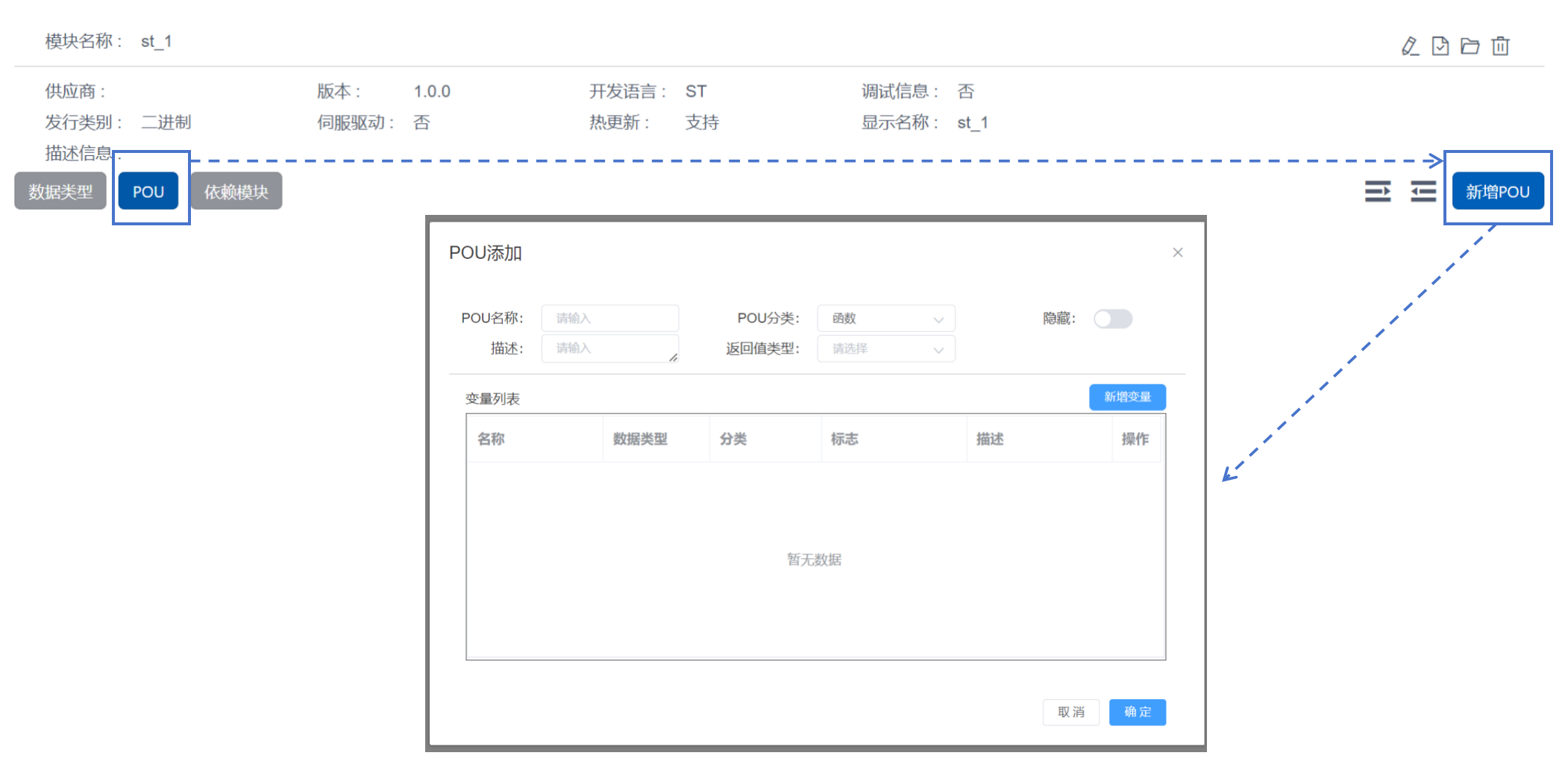

1. 点击“POU”按钮开始进行接口信息编辑。点击“新增 POU”按钮;在“POU”右侧的编辑框中填写函数名，并将“POU 分类”选择为“函数”

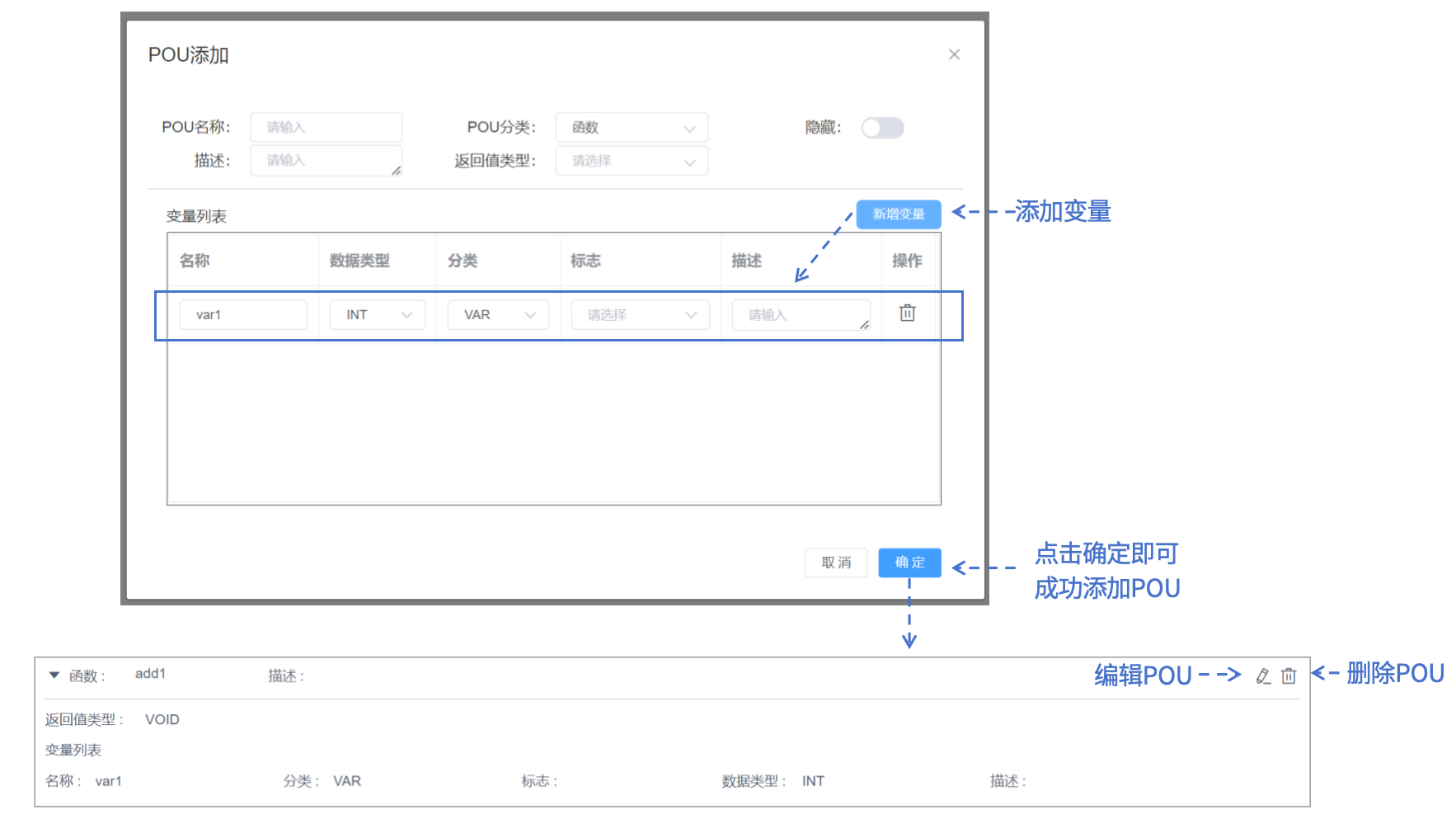

2. 选择函数的返回值类型，点击“新增变量”按钮并填写变量的名称、分类、数据类型，直到所有的参数编辑完成； 点击编辑框右下角的确定按钮；

tip

创建的 POU 函数需要与 ST 文件中定义的函数名、返回值类型、变量名、变量类型、数据类型保持一致

新建 POU 功能块

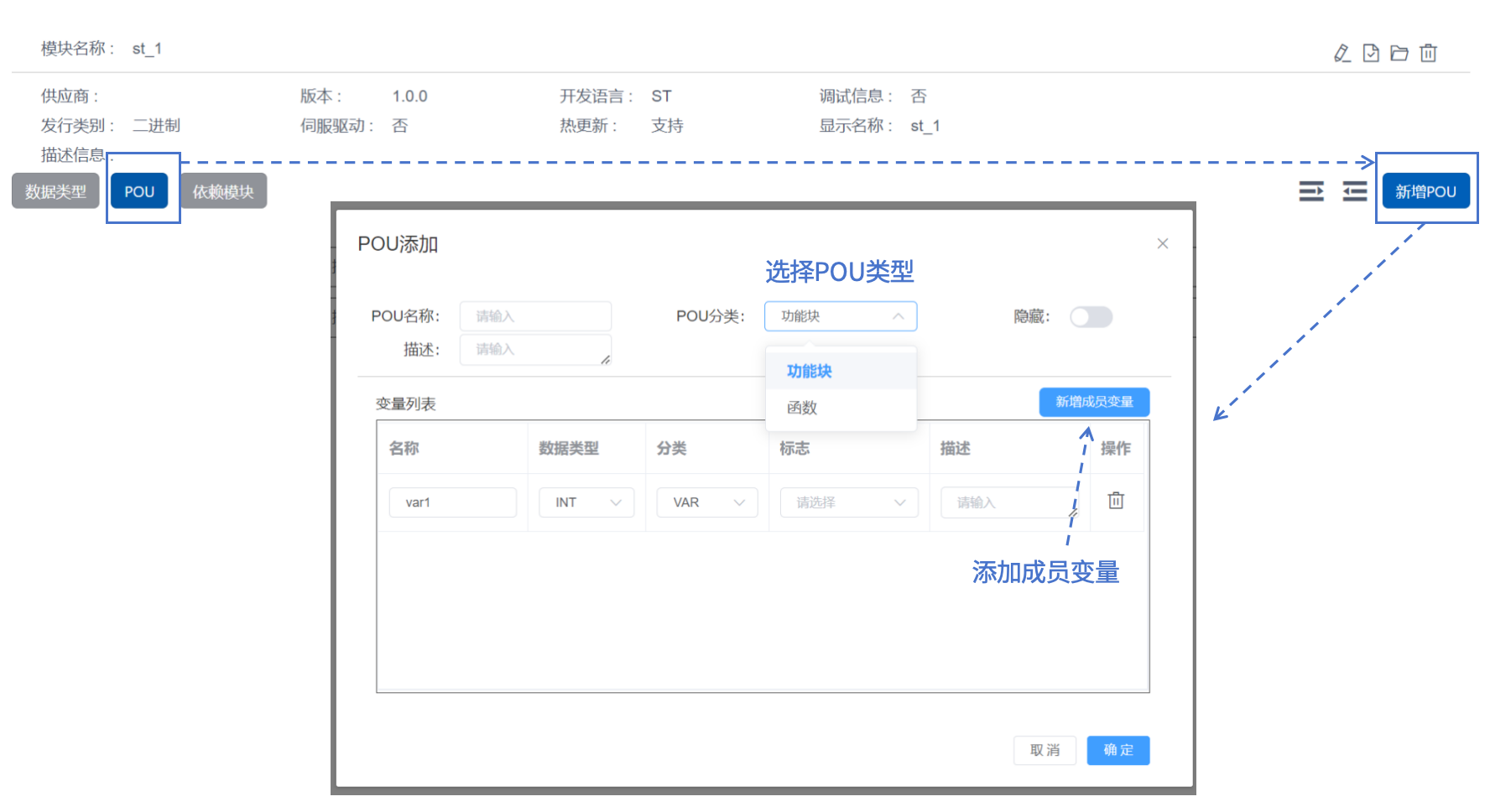

点击“新增 POU”按钮出现一个新的 POU 编辑条目,并将“POU 分类”选择为“功能块”

属性说明： - “APP 不可见”：如果为是，表示此功能块或函数为内部使用，不能被用户程序所调用

tip

创建的 POU 功能块需要与 ST 文件中定义的函数名、返回值类型、变量名、变量类型、数据类型保持一致

删除功能块/函数

删除文件中定义 POU

tip

同时也要删除接口描述界面对应的 POU 描述：

• 点击 POU 接口描述界面中对应 POU 中图标,即可删除 POU 接口描述信息。
